Джойстики однокоординатные

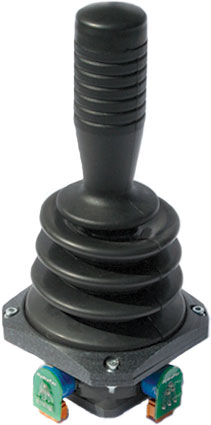

Однокоординатный джойстик выполнен в классическом стиле с усиленной осью рукоятки, литьевым исполнением сложных шарнирных деталей и укомплектован надежными импортными потенциометрами, имеющими износостойкий напыленный резистивный слой, выдерживающий 3'000'000 рабочих циклов. В отличие от джойстиков с бесконтактными датчиками он более устойчив к внешним электромагнитным полям. В стандартном исполнении рукоятка джойстика укомплектована двухпозиционным переключателем без фиксации для выполнения дополнительных функций.
Дополнительная информация по электронным системам управления гидроприводом (245 kb)

Рукоятка пропорциональная

Основные технические характеристики

Параметр	Значение
Сопротивление потенциометра, кОм	10,0+/-10%
Количество рабочих циклов потенциометра, цикл	3000000
Максимальное количество дополнительных кнопок управления, шт.	5
Максимальный ток через контакты дополнительных кнопок при резистивной нагрузке и коммутируемом напряжении 24В, А	3,0
Количество механических срабатываний дополнительной кнопки управления, цикл, не менее	1000000

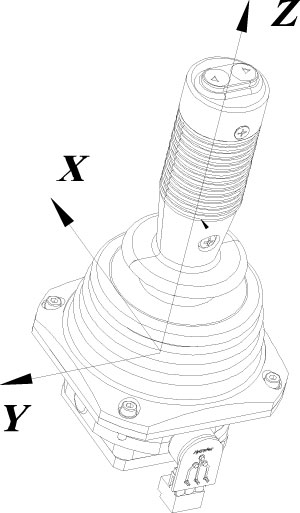

Угол отклонения ручки управления джойстика от нейтрального положения, град, не более	+/-25
Характеристика выходного сигнала с потенциометра	линейная
Температура окружающей среды, градусы С	-40 - +50
Масса,кг, не более	0,6

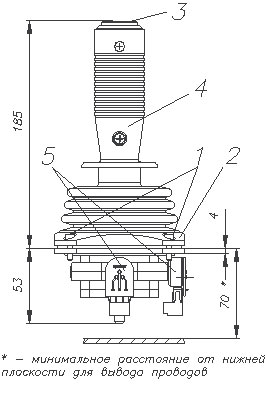

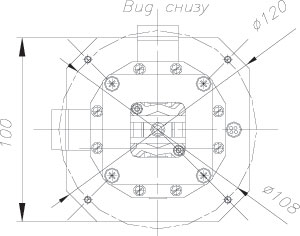

Габаритные размеры, мм, не более	240х115х115
Исполнение	IP65 над фланцем
