Аксиально-поршневые гидромашины с пропорциональными электромагнитами
Насос V0
|
Насосы аксиально-поршневые предназначены для преобразования механической энергии
приводного двигателя в гидравлическую энергию потока рабочей жидкости (РЖ).
В насосах серии V0 дополнительно установлен насос подпитки с переливным клапаном, который поддерживает определенное значение давления в замкнутом контуре циркуляции РЖ, исключает кавитацию и обеспечивает хорошие эксплуатационные свойства объемной гидропередачи.
Насосы серии VO могут быть оснащены устройствами прямого механического или пропорционального гидравлического управления, которое позволяет управлять подачей насоса дистанционно с помощью гидравлической рукоятки (джойстика) или ножной педали.
Насосы в однопоточном или в двухпоточном (тандемном) исполнении изготавливают со шлицевым или шпоночным валом. Также они могут быть укомплектованы различными
дополнительными устройствами, например, всасывающим или напорным фильтром, рукояткой или электромагнитным переключателем направления потока насоса на слив в бак
или в напорную гидролинию.
Подробная информация по Насосам аксиально-поршневым регулируемым типоразмерного ряда V0(1800kb)
Основные технические характеристикиПараметр | Значение |
---|
Рабочий объем максимальный, см3 | 7,08-17,87
| Давление на выходе, МПа | 21,0
| Давление максимальное кратковременное, МПа | 27,0
| Давление пиковое, МПа | 30,0
| Давление управления, МПа |
| для механического управления | 1,0
| для сервоуправления | 2,0
| Максимальное давление управления,МПа | 3,0
| Давление всасывания в стандартных условиях, МПа | ≥0,08
| Давление при пуске на холодной рабочей жидкости,МПа | ≥0,05
| Давление (максимальное) в дренажной гидролинии, МПа | 0,15
| Частота вращения, об/мин |
| номинальная с нагрузкой | 3600
| максимальная без нагрузки | 3900
| минимальная | 700
| КПД полный, % при частотевращения 1000÷3500 об/мин |
| при давлении 15 МПа | 85–87
| при давлении 25 МПа | 83,5–85
| Температура, °С максимальная, измеренная в замкнутом контуре циркуляции РЖ со стандартными уплотнениями | +90
| минимальная во всасывающей гидролинии | –25
| Масса насоса, кг |
| с ручным управлением | 7,5
| с сервоуправлением | 9,5
| Оптимальная вязкость РЖ, сСт | 16-36
| Допустимые значения вязкости, сСт при кратковременном режиме работы с установившейся температурой РЖ 90, ºС | 10
| при холодном старте | 1000
| Тонкость фильтрации рабочей жидкости, мкм | 10
|

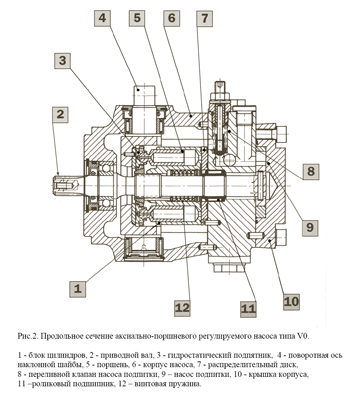

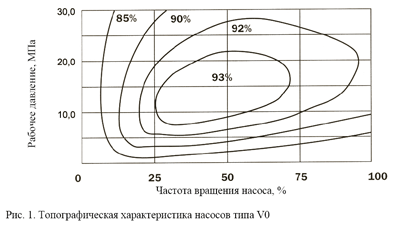

![Насос V0](/netcat_files/186/406/h_bc72bae40c5a1843765b570847e7e912)
